20221026 Inzicht in je energieverbruik
Inleiding
Wil je iets doen aan je energieverbuik dan zul je toch eerst moeten weten waar je moet beginnen.
Niet iedereen weet hoe dit aan te pakken, dus volgen hier een aantal handvatten.
Verbruik, wat is dat?
Ten eerste zul je het begrip verbuik moeten definieren.
Verbruik is het verschil in eenheid tussen twee momenten.
Het verbruik kun je aflezen op je elektriciteitsmeter, je gas meter of je watermeter.
Elektrische energie wordt uitgedrukt in kWh (kilo Watt uur).
Je gas verbruik wordt uitgedrukt in m³.
Je waterverbruik wordt eveneens uitgedrukt in m³ (en liters of dm³ in de rode hokjes).
Een gedeelte van de oplossing wordt hier al gegeven:
een schriftje (of Excel spreadsheet) en daar schrijf je de meterstanden in op. De meest eenvoudige en goedkope methode die meteen inzicht geeft! Maar het kan ook anders.
De techniek geeft enig comfort.
Elektrisch energie.
We maken hier onderscheid in twee soorten meettoestellen:
- De (ouderwetse) draaischijfmeter.
- De moderne digitale meter, in Nederland ook wel slimme meter genoemd. Wat is er slim aan?
1. Elektrische energie met de draaischijfmeter.
Je neemt je schriftje (of Excels spreadsheet) en neemt op een vast moment in de week de meterstanden over, of je zet een kWh meter met Wifi in je meterkast.
Hier een voorbeeld, maar er zijn ook andere fabricaten. Beetje zoeken op het internet.

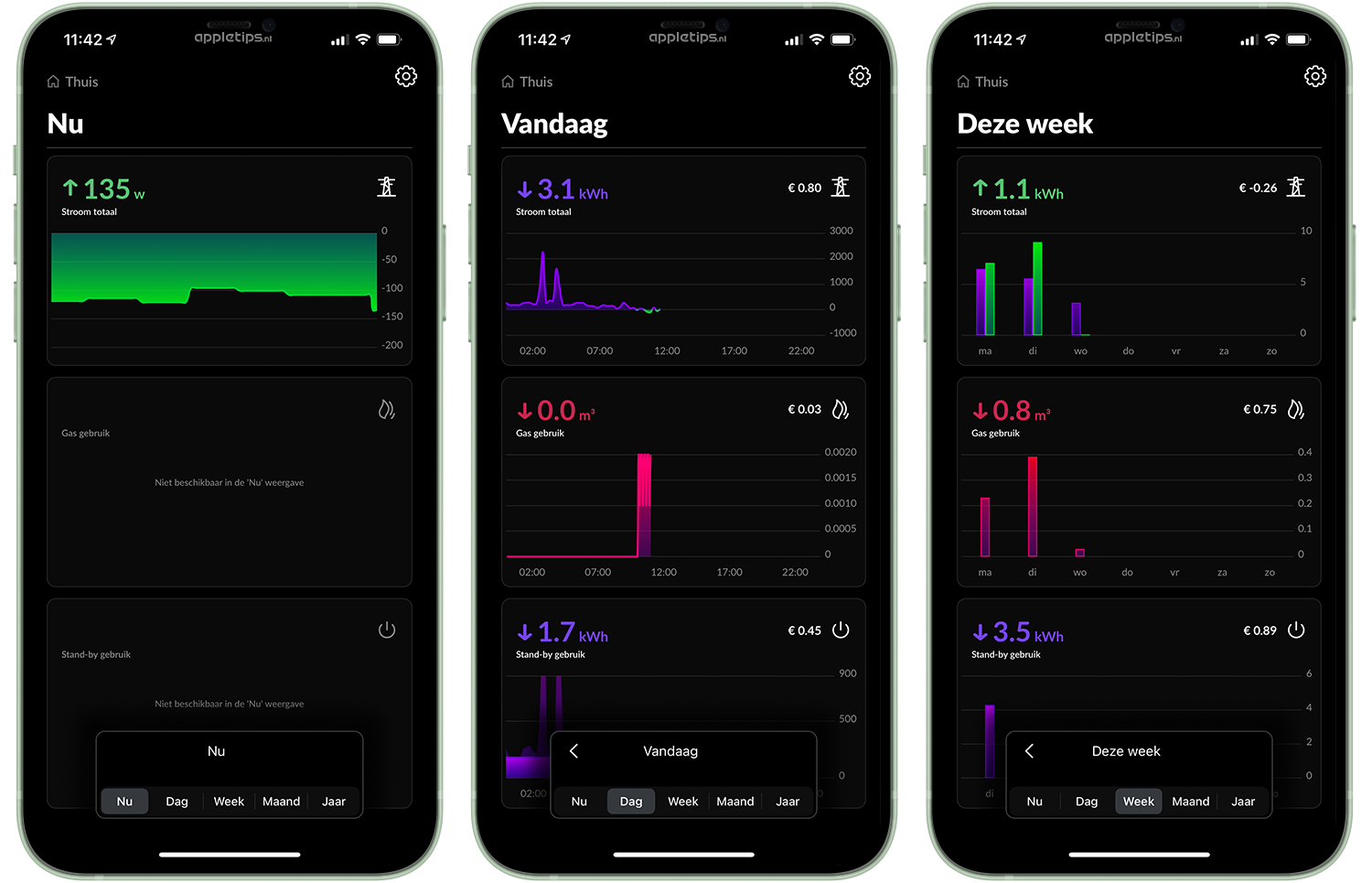

Een voordeel van het getoonde voorbeeld is dat hij eenvoudig met de app van HomeWizard kan communiceren en vervolgens mooie verbruiksstatistieken worden getoond. Neem je een abonnement op Energy+, dan kun je nog veel meer gegevens ophalen.
2. Elektrische energie met de digitale meter.

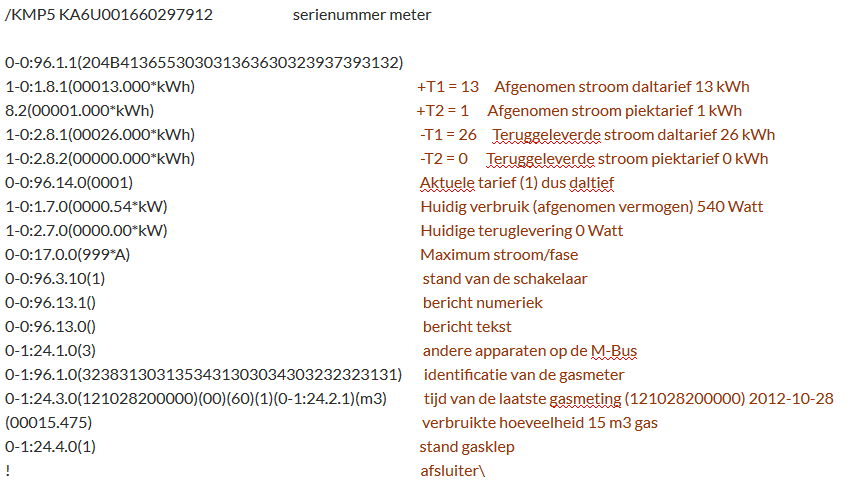

De digitale meters die in de Benelux worden gebruikt, voldoen bijna allemaal aan de DSMR standaard. (Dutch Smart Meter Requirements). Zo’n digitale meter stuurt enkele malen per minuut een telegram naar buiten. Hoe zo’n telegram er uitziet kunt je zien op de foto hier beneden.

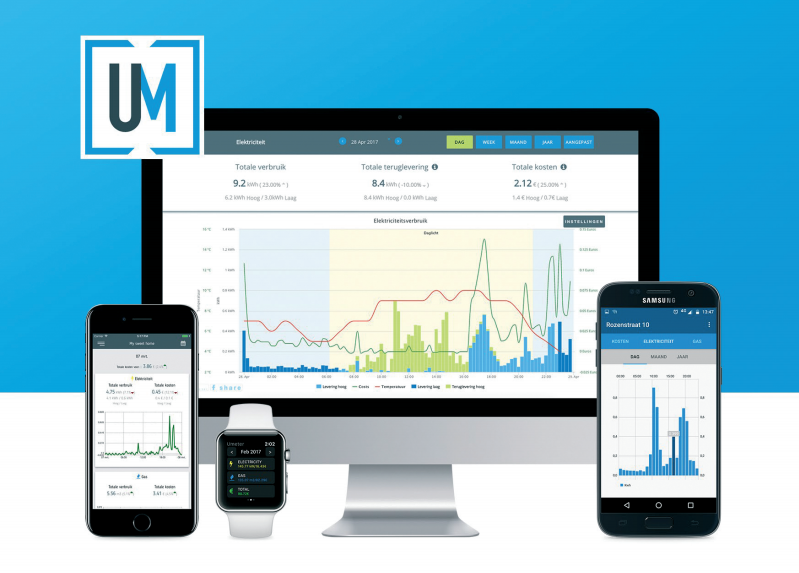

Dit telegram wordt aan de P1 poort van de digitale meter “uitgespuugd” en kan met eenvoudige middelen worden uitgelezen. Ook hier is een hulpmiddeltje van HomeWizard een mogelijkheid om leuke plaatjes te zien en met Energy+ nog meer gegevens te verkrijgen. Zo’n digitale meter kan met een SIM kaart communiceren met je energiebedrijf om de meterstanden uit te lezen. Maar ook kun je een online dienst gebruiken om dit voor jou te doen. Een voorbeeld is umeter van milieu centraal en het is GRATIZZZZ voor particulieren.
De P1 poort is niet verzegeld en is altijd bruikbaar. Soms een beetje verstopt in een hoekje.
De poort is alleen geschikt om data naar buiten te sturen, er is geen mogelijkheid om gegevens of andere zaken naar het binnenste van de digitale meter te sturen.
Gasverbruik.
Ook hier kunnen weer onderscheid maken tussen:
- De (ouderwetse) telwerk meter.
- De digitale meter, die dan met een meestal geel kabeltje is aangesloten op de digitale elektriciteitsmeter. Deze aansluiting is verzegeld, ga hier niet aan prutsen.
Heb je een telwerk meter, dan is het schriftje (of Excel) de enige oplossing.
Heb je een digitale meter, dan kun je via de beschrijving van de digitale elektriciteitsmeter zien wat je mogelijkheden zijn. Voor gasverbruik geldt hetzelfde als voor elektriciteitsverbruik.
Waterverbruik.
Maar één mogelijkheid (tenminste voor zo ver mij bekend), een telwerk meetinstrument.
Maar... dat telwerkmeetinstrument heeft ook een wieltje dat ronddraait bij gebruik van water. Dat wieltje heeft tanden en dus een aan/uit gedrag als er een fotosensor naar “kijkt”.
Dat aan/uit gedrag vormt impulsen. Die impulsen kun je tellen en dat is belangrijk. Elke impuls staat voor een bepaald aantal liters verbruik.
Laat er nu een kastje bestaan dat je op je watermeter kunt bevestigen om er het verbruik van water uit te halen. Ook nu weer met plaatjes van je verbruik.
Slotopmerking.
In dit artikel wordt in de voorbeelden gesproken over HomeWizard, maar een P1 monitor is ook perfect te integreren in andere systeem zoals Domoticz, Home Assistant, Homey, TATZ, P1Monitor enz. enz.
En ook een geheel eigen gebouwd systeem is mogelijk. Op het internet zijn legio voorbeelden van mensen die zo iets gebouwd hebben met een Raspberry Pi, een ESP32 of een Arduino. Of met Node Red op een oude PC waar Linux op is geïnstalleerd.
Een beetje knutselen en programmeren is dan wel noodzakelijk, dus niet voor iedereen weggelegd.
En programmeren is niet veel meer dan datasheets m.b.v. (programma)code verbinden. En dat kan met alle moderne en “oude” programmeertalen.
Meten is weten!
En dan pas kun je verbeteren!
